故障現象
比亞迪e6車輛掛擋無法行駛，儀表各功能顯示正常，OK燈點亮，掛D擋及R擋時加油車輛無反應。
故障分析
① VTOG控制器故障
② 制動開關及低壓線路故障
③ 加速踏板故障
檢修過程
① 用診斷儀讀取了系統故障：P1B3200（GTOV電感溫度過高），故障碼可以清除，但是車輛還無法行駛。
故障碼讀取 ▲
② 讀取VTOG系統數據流發現電感溫度顯示無效值，有時達到160℃，溫度異常，見下圖。

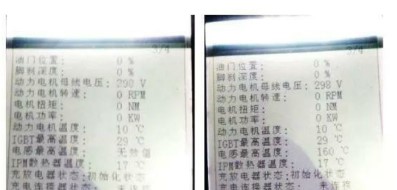

數據流分析 ▲
③ 根據數流分析電感溫度過高導致電動機控制器進行熱保護，初步判定為VTOG內部故障。
故障排除
更換雙向逆變器總成后故障消失，可以?huà)鞊跣旭偂?br />
維修小結
VTOG是雙向逆變充放電式電動機控制器的英文縮寫?？刂破黝?lèi)型為電壓型逆變器，利用IGBT將直流電轉換為交流電，額定電壓為330V，主要功能是控制電動機和發電機等根據不同工況控制電動機的正反轉、功率、轉矩、轉速等。即控制電動機的前進、倒退，維持電動車的正常運轉。關鍵零部件為IGBT，IGBT實際為大電容，目的是為了控制電流的工作，保證能夠按照我們的意愿輸出、輸入合適的電流參數?？刂破骺偝砂现邢氯龑?，上下層為電動機、充電控制單元，中層為水道冷卻單元，總成還包括信號接插件（包含12V電源/CAN線/擋位油門剎車/旋變/電動機過溫信號線/預充滿信號線等。

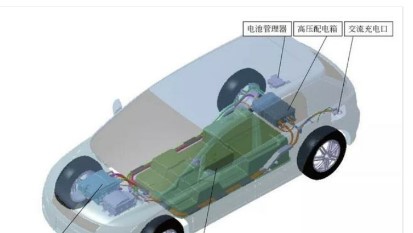

比亞迪e6先行者電動機控制器總成安裝位置 ▼
案例2：比亞迪e6高壓互鎖故障
故障現象
車輛無法啟動，系統故障燈點亮，電池故障燈點亮，上位機讀取故障碼為P3011。

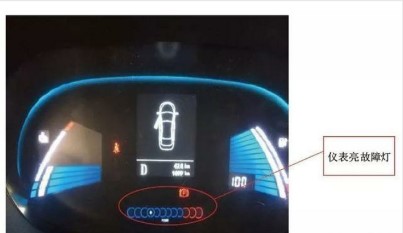

儀表故障燈點亮 ▲
故障原因
高壓互鎖線路中出現斷路，導致VCU沒有接收到12V，從而策略保護。
原理分析
前艙室外繼電器盒內的MC繼電器在鑰匙置于ON擋時，87號針腳（PU01）通電12V，經過前艙線束與前艙控制線束對插接插件（PU01），到達高壓接線盒低壓接插件，進入高壓接線盒內部，再次經過前艙線束與前艙控制線束對插接插件（BX08），到達高壓電池低壓接插件，進入電池內部，最終到達整車控制器（VC39），如下圖。
高壓互鎖線路連接器件 ▲
故障排除
① 高壓接線盒內部互鎖接插件虛焊或脫落（PU01b針腳測量有12V，BX08針腳測量無12V）。
② 前艙線束與前艙控制接線束對插接插件內部針腳退針，斷開接插件，檢查PU01針腳和BX08針腳。
③ 高壓電池內部互鎖接插件虛焊或脫落（BX08測量有12V，VC39測量無12V）。
④ VCU接插件VC39針腳退針。
案例3：車輛無法充電故障
故障現象
比亞迪唐車輛無法充電，故障碼為P158200（H橋故障）。

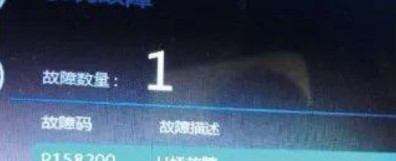

讀取故障碼信息 ▲
故障分析
① 車載充電器軟件故障。
② 車載充電相關線路故障。
③ 車載充電器故障。
④ 車載充電器熔絲（30A）燒蝕。
檢修過程
① 使用VDS1000將車載充電器軟件版本更新至3.00.09，故障無法排除。
② 排查充電相關線路，未發現異常。
③ 對車載充電器進行調換后，測試車輛仍無法充電。
④ 重新用VDS1000讀取故障碼為：P157216（車載充電器直流側電壓低）。
⑤ 檢查車載充電器熔絲（30A），發現熔絲內部燒蝕，更換車載充電器及熔絲（30A），故障排除。
