行駛里程：32000km。
VIN：LSVNV2184EN××××××。
故障現象： 左右近光不亮。

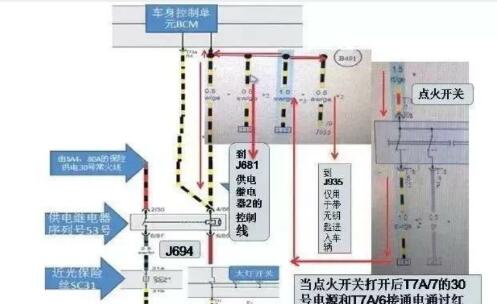

故障診斷：查閱了近光的電路圖如圖1所示。可能的故障原因：①兩顆近光燈泡損壞及保險損壞；②大燈開關出現問題了；③繼電器故障；④線路故障及點火開關存在問題。
圖1 燈光控制線路
根據故障現象首先檢查保險是否損壞，兩顆燈泡壞的可能性比較小。根據電路圖，檢查了SC31的一顆保險，發現沒有電，這個保險就是給大燈開關供電的。于是根據電路圖，查閱保險的供電是經過53號繼電器進行供電的。拆卸了53號繼電器，如圖2所示。
圖2 53號繼電器
拆卸下來后進行測量發現J694（53號）繼電器的控制端無電（如圖3所示），用手把繼電器接觸點閉合后問題立即就解決了，說明問題就是由于這根控制線無電導致。繼續根據電路圖往后面進行查詢這根線的電是怎么來的。
圖3 控制線位置
根據上述檢查把可能原因①～③都排除了，重點檢查可能原因④。根據電路圖進行檢查，紅色箭頭電流的流向進行分析，繼電器的黃黑色線的電流怎么流過來的。這根線的電源是通過點火開關過來的，當點火開關接通后這根線就應該有電，于是啟動車輛檢查點火開關的T7A/6輸出是否有電（如圖4所示），發現沒有電輸出。
圖4 點火開關線束
故障排除：更換點火開關。
故障總結：首先要了解近光開關是怎么樣的工作情況，再結合電路圖進行分析，分段排查，這樣會避免走很多彎路和無用功。最后經檢查發現這根線路上的鼓風機也是無法工作的
