故障現象

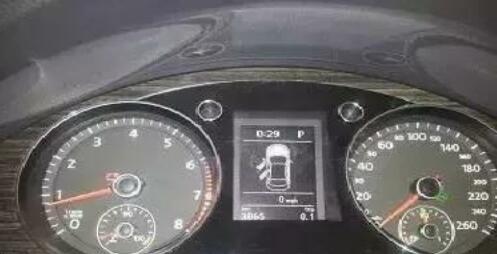

車輛啟動后，和行駛過程中發電機指示燈一直點亮。
故障原因
U13逆變器插頭短路，造成J519勵磁監控線L上的電壓出現問題，導致故障發生。
故障診斷
1、啟動發動機，使用萬用表測量發電機，怠速時發電機不發電，發電機B+為電瓶電壓；提升發動機轉速，發電機開始發電，發電機B+為發電機輸出電壓：13.7V；

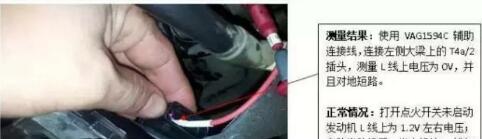

2、將發動機熄火，拔下發電機上的 T2gc 插頭，打開點火開關，用萬用表測量 L 線，測得 L 線上電壓為 0V，并且對地短路；
3、結合電路圖，檢查T4a/2至J519的線路；、
△ 點擊圖片可放大查看

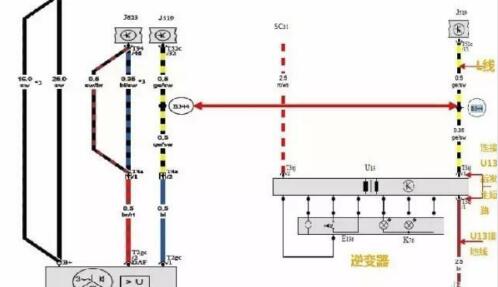

4、通過上面電路圖可以看出，J519和發電機的L線之間有一個B344的連接點，連接至U13電壓逆變器。將J519、發電機、U13逆變器都與線束斷開，單獨檢測導線，發現L導線不再對地短路，將逆變器插頭連接上，L線再次對地短路，說明短路點應該在U13逆變器上；
5、檢測U13逆變器，發現U13上T3aj/3腳和T3aj/1腳發生短路；

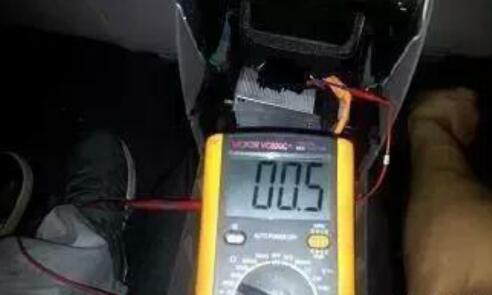

測量結果：斷開U13插頭，測量U13一側插腳，T3aj/3腳和T3aj/1腳之間電阻為 0.5歐姆，（正常阻值為無窮大）。由此可見逆變器內部發生短路，造成 L導線對地短路。
6、重新連接好發電機，J519，斷開 U13 逆變器，啟動發動機，發電機發電正常，發電機指示燈熄滅。連接 U13插頭，故障再次出現。
7、發電機L線連接J519，是J519的勵磁監控線，而儀表上發電機指示燈點亮/熄滅，取決于J519 勵磁監控線上電壓的變化。在B7L車型上增加了電壓逆變器與之相連，由于此車的逆變器內部損壞，造成L線對地短路，J519監控到異常信號，J519沒有信號電壓輸出，發電機在打開點火開關時調節器不預勵磁，怠速時發電機不發電，儀表的發電機指示燈點亮。由于L線出現問題，發電機在怠速時不勵磁，但是隨著發電機轉速的提升，發電機調節器可以自行為發電機線圈供電，發電機勵磁發電，所以在之前測量過程中，發動機怠速時發電機不發電，但是踩下油門提升轉速發電機又能夠發電。
故障排除
更換電壓逆變器U13，故障排除。
案例總結
對于發電機的勵磁控制有通過儀表進行控制的，也有通過J519來進行控制的。但對于裝備J519 的車型，發電機的勵磁控制和不裝備J519 的車型有很大區別，在檢測時要注意控制原理的不同之處，檢測方法也應發生改變。同時在有些車輛上同時也裝備了電壓逆變器，注意電路連接。
注意：裝備J519的車輛，儀表上發電機指示燈點亮/熄滅，取決于J519控制單元管腳處電壓變化。
