客戶抱怨，左后門無鑰匙進入開門不能用。
故障診斷：
接到車輛后，根據客戶的描述進行車輛檢查，鎖車后技師拉左后車門車輛無法解鎖，無法打開左后車門，確認客戶反映的情況。
技師嘗試著拉動左前車門，發現可以正常解鎖車輛，并且可以拉開左前車門。檢查右側前車門和后車門也可以正常拉開車門。
然后技師連接奔馳專用診斷儀，讀取相關的故障碼“B1A4C13 左后車門拉手內的無鑰匙啟動傳感器存在功能故障。存在斷路”。如圖1所示。
圖1 故障碼

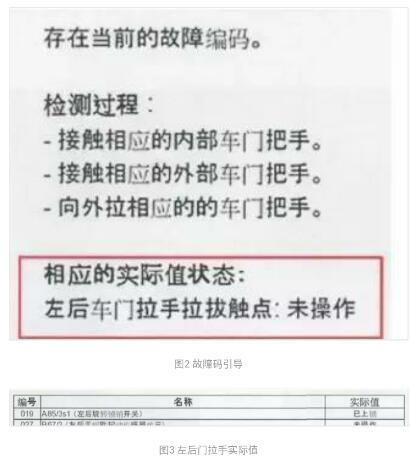

接著進行故障碼引導，診斷儀指示查看實際值。當技師拉動左后門把手時，左后車門拉手拉拔觸點一直顯示未操作，如圖2、圖3所示。
那只好結合電路圖去測量線束了。思考了一下，測量線束需要拆下左后門內襯，
沒有直接拆下左后門把手和左前門把手排除故障快。技師拆下左前門把手和左后門把手進行互換位置后，發現左前車門不能正常無鑰匙打開左前車門了，也就是說門把手壞了，造成左前和左后門把手都不能無鑰匙開啟車門。

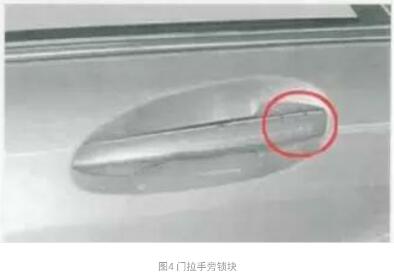

為了工作的嚴謹，進一步確認故障點。技師接著把原來左前門把手裝到左后門上后，測試功能，發現也是不能無鑰匙開啟左后車門。那就很奇怪了，哪里出了問題呢？我們把左前門把手還是裝回左前門后，發現還是不能無鑰匙拉開左前車門了。這就更不可思議了。后來沒有辦法，我們把左前門所有部件和螺絲全部裝到位，進行功能測試，發現可以正常工作了。經過多次測試發現，無鑰匙門把手若想正常工作，必須裝配門把手旁配套的鎖塊，如圖4所示。
分析原因是，在門把手拉動時，靠此部件內的磁鐵來識別門拉手的位置。整理一下思路，接著再次把左后門拉手調配到左前車門進行功能測試，發現左前車門拉手無鑰匙進入功能正常。
那么我們可以得出結論，原來左后門的拉手沒問題。

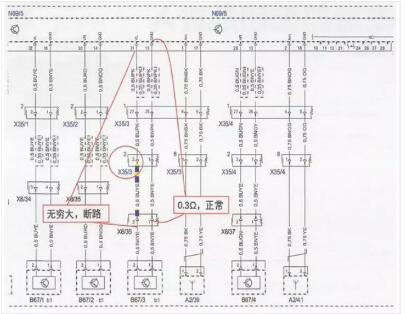

根據以上的檢測和結合我們的電路圖分析（電路圖如圖5所示），可能原因：
①N69/5 無鑰匙啟動控制單元損壞；
②B67/3（左后無鑰匙啟動傳感器單元）到N69/5（無鑰匙啟動控制單元）的線路故障。
根據電路圖測量N69/5的4號插頭的15針腳到X8/36的1針腳的線路電阻為0.3Ω，線路無短路。順便也排除了無對正和無短路。
測量N69/5的4號插頭的31針腳到X8/36的2號針腳的線路電阻是無窮大，說明線路有斷路。此刻就分析出了大概的方向，接線來逐步查找這根線就可以了。

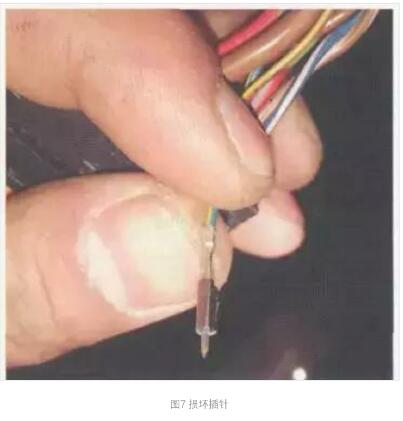

經過逐步排查發現在插頭X35/3（2）的2號針腳插針（如圖5中的畫圈處）斷裂損壞了。插頭X35/3（2）位置如圖6所示，插針損壞情況如圖7所示。
故障排除：
更換新的插針，重新裝配好所有部件后，測試功能一切正常。經過多次測試再也沒有出現客戶反映的故障，至此故障得到徹底排除。
